Digitale Schwerpunkt Waage

Selbst gebaute digitale Schwerpunkt Waage ist in Betrieb gegangen!

Schwerpunkt Waage bestehend aus:
Wiegegestell, Display-Gehäuse und Power Box mit Spannungsversorgungs-Kabel (USB-Kabel)


Waage mit Wiegedummy


Displaygehäuse im Gehäuse ist der Prozessor untergebracht

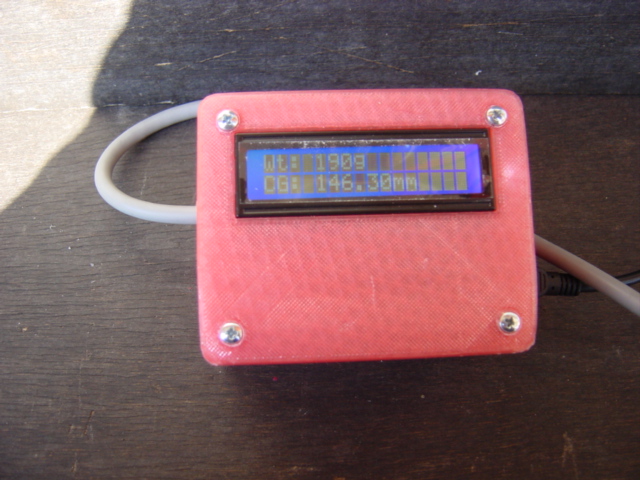

Anzeige: Wt = Gesamtmasse Wiegeobjekt, CG = Schwerpunkt hinter Flügelnase









Technische Daten
2 Stck Messwertaufnehmer je 5kg
2 Messverstärker
Rumpfquerschnitt: max. 180x180mm
Flügeltiefe: min. 200mm
Schwerpunkt: max. 240 mm hinter Flügelnase
Prozessor: Nano Arduino
Display: 2 zeiliges LCD Display
Spannungsversorgung: 5 Volt Power Box
Grundgestell: Holz 350x250mm 25mm dick
Rumpfaufnahmen: 2x3mm Pappelsperrholz die mittels 10x10mm Kiefernleisten zusammengeklebt sind

Wiegeprogramm und Kalibrierprogramm sind von unseren Clubmitgliedern Toni und Stefan
Fragen beantworte ich gerne.

März 2020
Walter
